RZS中频电炉减速机

您当前的位置 : 首 页 > 产品中心 > 专用非标减速机

RZS中频电炉减速机

产品属性

  • 所属分类:专用非标减速机
  • 产品编号:1578981983
  • 浏览次数:0
  • 发布日期:2020-01-14
  • 产品概述
  • 性能特点
  • 技术参数

 一、RZS中频电炉减速机概述

  RZS中频电炉减速机为二级蜗杆蜗轮减速装置。具有体积小、速比大、传动自锁,噪音低等优点,配有手动装置,便于安装调试时使用。

  二、RZS中频电炉减速机用途及适用范围

  RZS型系列减速器主要用于中频电炉、高温电炉自动倾倒作业、实现浇注机械化,对保证浇注质量、减轻劳动强度,提高生产率起到重要作用,也可用于自动焊接、自动翻转,装配线工件自动转位等转动作业需要。

  减速器输入转速不大于1500r/min

  工作环境温度0℃~50℃,高于50℃时需采取冷却措施。

  三、标记示例:

  RZS—2表示输出转矩为0.5r/min

  1表示输出转矩为1300N·m

  输出转矩代号


额定输出转矩(N·m)

250

1300

3500

5000

10000

13300

代号

1

2

3

4

5

6

输出转速代号

输出转速(r/min)

0.3-0.5

0.6-1.0

1.1-2.0

代号

1

2

3

 1.技术特性:



主要技术特性

参  数

型  号

额定输入功率KW

额定输入转速r/min

额定输出转速r/min

额定输出转矩N·m

传动比

传动效率%

直联电机功率KW

RZS—131

0.11

1400

0.5

250

1:2800

12

0.25

RZS—231

0.34

1400

0.5

1300

1:2800

20

0.55

RZS—232

0.41

1400

1

1300

1:1400

30

0.55

RZS—233

0.41

1400

2

1300

1:700

40

0.55

RZS—331

1.06

1400

0.44

3500

1:3272

20

1.1

RZS—431

1.20

1400

1/3

5000

1:4312

20

1.5

RZS—531

1.65

1400

0.31

10000

1:4500

20

2.2

RZS—531A

3

1400

0.39

10000

1:3550

20

4

RZS—631

3

1400

0.43

13300

1:3250

20

4

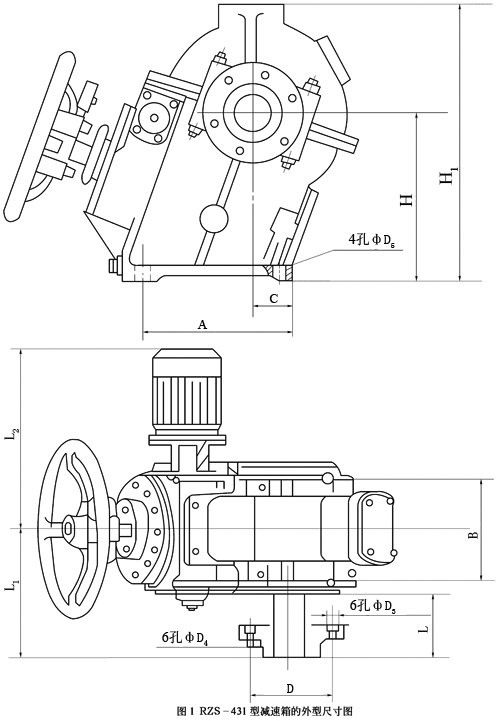

RZS431型减速箱




RZS型系列减速器外形尺寸表

尺寸



型号

地脚

孔距

C

D

D1

D2

D3

D4

D5

E

F

H

H1

L

L1

L2

A

B

RZS-13

110

140

18

34

80

120

20

13

14

36.5

8

144

333

110

172

347

RZS-23

240

180

63

49

100

141

20

13

18

53.5

16

276

422

115

217

370

RZS-33

330

185

50

59

110

160

20

13

18

64.5

18

330

530

120

240

500

RZS-43

380

250

85

68

120

180

28

17

18

74.5

20

400

680

147

285

550

RZS-53

535

290

80

80

130

260

33

22

22

85.5

22

500

800

139

300

670

RZS-63

565

320

80

90

130

260

33

22

22

95.5

25

500

820

135

320

745
